Aplikace

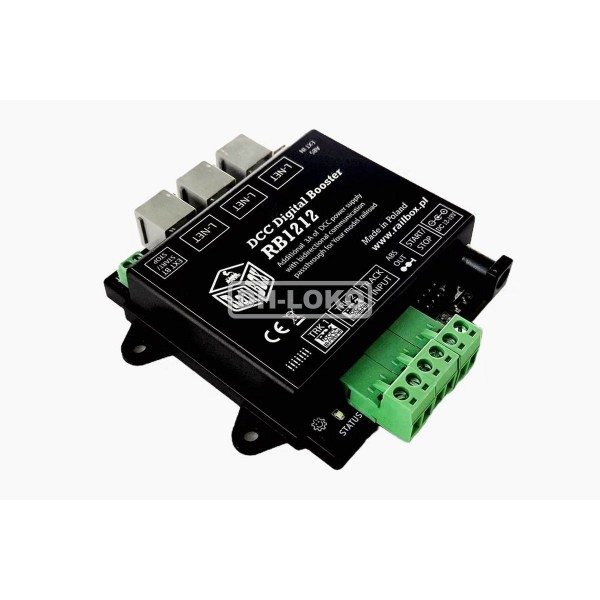

Zesilovač DCC zesiluje řídicí signál DCC v modelových železnicích a umožňuje (pouze RB1212) automatické blokování trati (SBL) na úsecích připojených k zesilovači. Je vybaven rozhraním LocoNet®, které umožňuje přenos stavu obsazenosti připojených úseků a adresy dekodéru lokomotivy. Zesilovač také podporuje protokol RailCom®, který umožňuje přenos zpětnovazebních dat z dekodérů do centrální stanice.

Základní funkce:

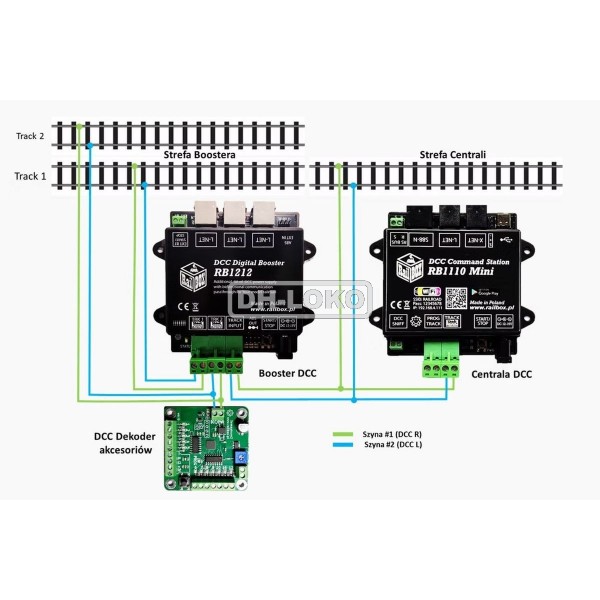

• Dva signálové vstupy DCC: konektor LocoNet® nebo vstup DCC IN pro připojení rozvrhu kolejí.

• Funkce automatického restartu po zkratu (konfigurace akce v CV 140)

• Možnost připojení externího tlačítka pro lokální ovládání funkce Start/Stop nebo přenos příkazu do řídicí jednotky (konfigurace v CV 117)

• Nezávislé ovládání napájení kolejí (Start/Stop) pomocí tlačítka na desce dekodéru a možnost automatické synchronizace se stavem řídicí jednotky DCC.

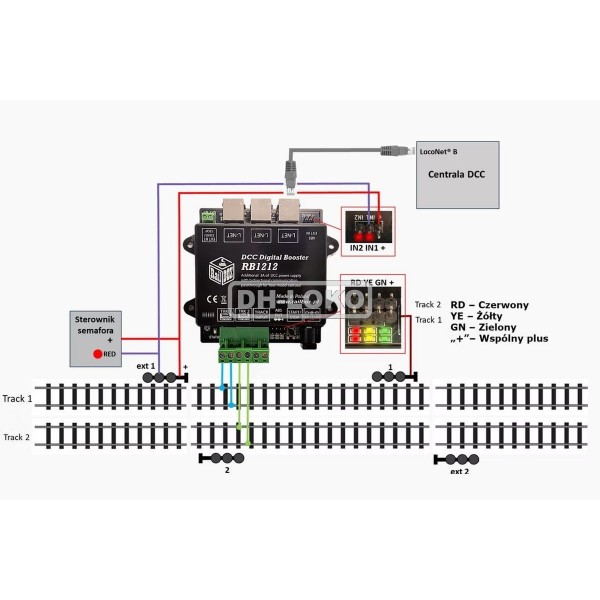

• Systém automatického blokování tratě (SBL) pro dvě koleje (pouze pro RB1212).

• Vestavěný senzor obsazenosti úseku a čtečka signálů Railcom pro přenos stavu obsazenosti a adresy lokomotivy do řídicí jednotky DCC přes rozhraní LocoNet®.

• Konfigurace přes PoM CV na lokomotivě s adresou 9999.

• Tři konektory LocoNet®:

  • Připojení zesilovače k ​​ovládacímu panelu přes sběrnici LocoNet®-B.

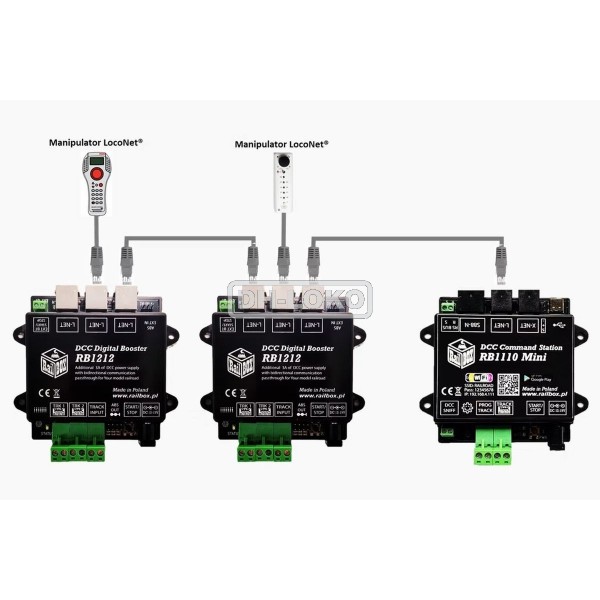

  • Přímé připojení manipulátorů (např. PIKO nebo FRED) (pouze s řídicími jednotkami RailBOX).

  • Připojení dalších zesilovačů nebo modulů v systému.

• Možnost aktualizace softwaru zařízení prostřednictvím ovládacího panelu RB1110 (platí pouze pro modely RB121X).

Technické parametry:

• Rozměry:

RB1200: 90 × 110 × 45 mm

RB121X: 100 × 104 × 22 mm

• Napájení - DC 12 - 20V / min 3,4A

• DCC výstup - napětí závisí na použitém zdroji napájení, max. 3A
